一、安全使用注意事項
在安裝、保養和使用我公司充電樁專用補償模塊時，請仔細閱讀這些說明內容并謹慎操作，以便能夠充分利用補償模塊的功能，延長本機的使用壽命。對因使用不當造成的損失，本公司不承擔責任。
1、請勿撞擊！
2、電源線的規格應滿足用電負荷的要求，安裝充電樁專用補償模塊請使用16mm2截面積的多芯銅導線。請正確連接A、B、C相，外殼應可靠接地。
3、在保充電樁專用補償模塊之前，請把充電樁專用補償模塊開關全部退掉。
4、充電樁專用補償模塊正常運行期間，如果外殼沒有可靠接地，本體可能帶電，請勿觸摸金屬部分，否則有觸電風險。
二、產品概述
充電樁專用補償模塊是以一組(△型)LX主體，集成了現代測控、電力電子、網絡通訊、自動化控制等先進技術，替代常規的SVG型電力電子補償裝置，由于SVG裝置對環境，溫度及保養方面有較高要求，同時SVG的功耗較高，大多數充電樁供電采用戶外箱變供電，由于箱變環境惡劣，常規SVG很難達到溫度運行要求，所以我司研發充電樁專用補償裝置，該裝置具有補償方式靈活、補償效果好、免維護、功耗低、安裝維護方便、使用壽命長、保護功能強、可靠性高等特點，并真正做到過零投切，滿足用戶對設備的實際需求，適應了現代電網對補償設備的更高要求。
主要應用于充電樁補償?shù)碾娋W(wǎng)領域。
三、產品主要技術參數
■環境條件
運輸存儲溫度：-25℃～75℃
相對濕度：20%～90% 海拔高度：≤2000m
其他條件：安裝地點無腐蝕金屬和破壞絕緣的氣體及導電介質存在，不得含有爆炸危險的介質，無較強的振動和沖擊，無嚴重霉菌存在。
■電源條件
工作電壓：380VAC
電壓偏差：±20% 工作頻率：50±1.5Hz電壓諧波：電壓總畸變率不大于5% 功率消耗：≤2W
■聯機參數
聯機數量：每組不超過64臺
四、產品型號定義
產品型號：HCDMK/400V-25/50X，HCDMK/400V-25/50D.

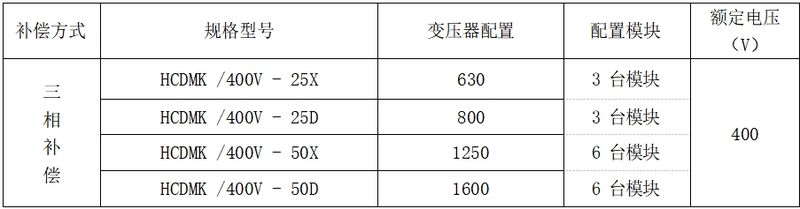

五、產品常規型號規格表

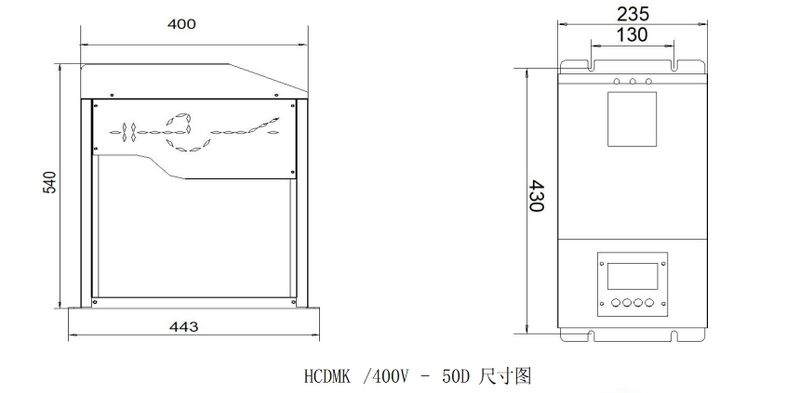

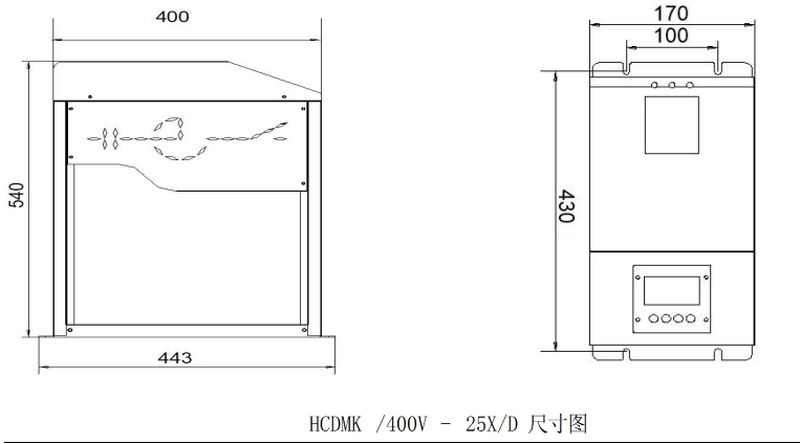

六、產品外形及安裝尺寸
