一、產品概述

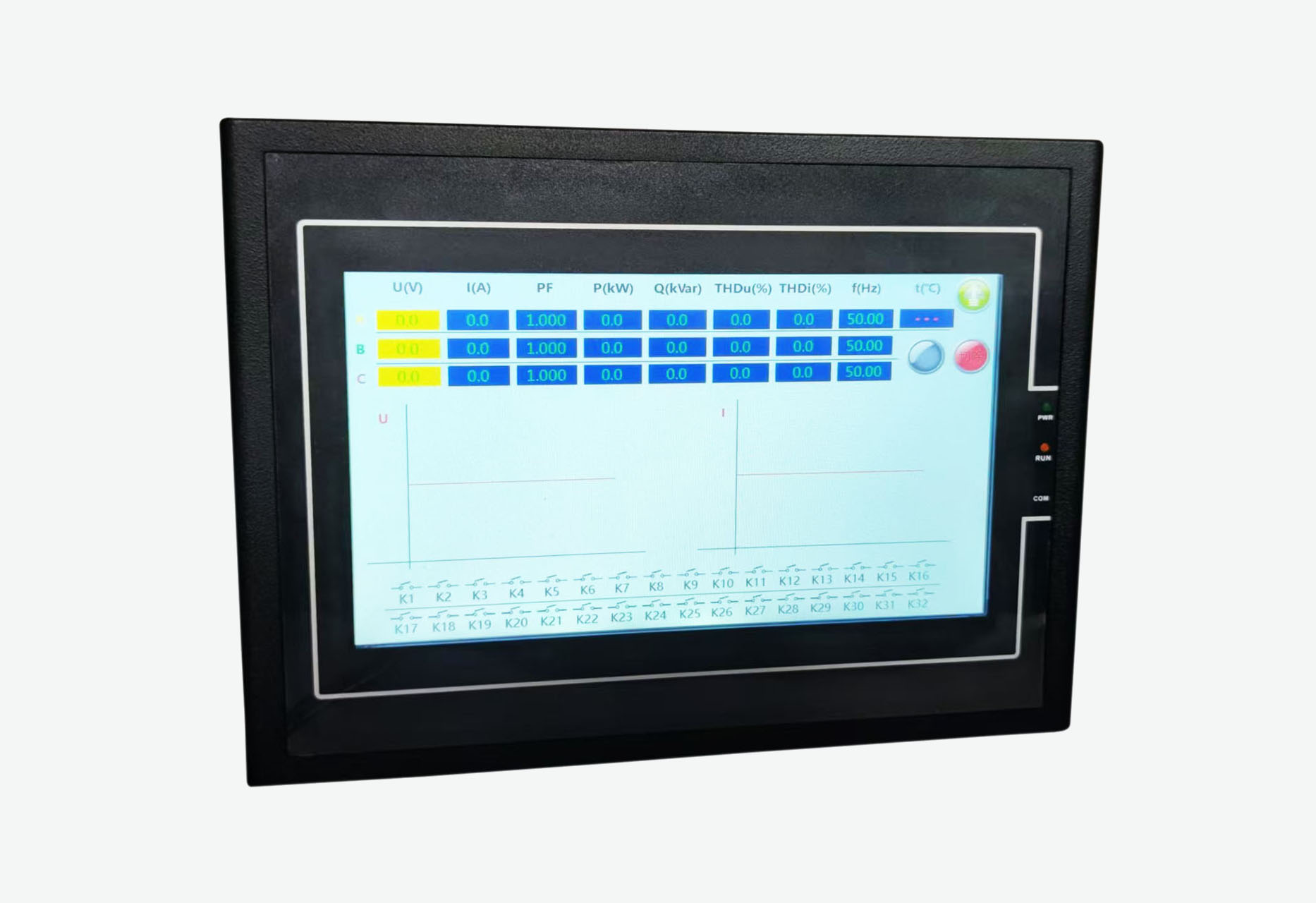

觸摸屏無功補償控制器是集數據采集、無功補償、電網參數分析等功能于一體的新型配電測控設備，適用于交流0.4KV、50Hz低壓配電系統的監測及無功補償控制。
此款控制器以高速數字信號處理器為核心，采用交流取樣，人機界面為7寸點陣大屏幕液晶觸摸顯示器，其具有配電監測、無功補償、諧波分析。具備多種保護功能，報警輸出功能；可檢測柜內溫度，并啟動散熱風機（定制）；并可監測開關狀態。
二、技術參數
電源電壓 | AC/DC 220V±20% |
取樣電壓 | 3 x AC220V±20% |
電源頻率 | 50Hz±5% |
取樣電流 | 0～5A |
整機Max大功耗 | 10W（視所控制的投切開關功率而定） |
控制輸出接點 | 32路 無觸點型：DC+12V輸出 有觸點型：繼電器輸出 |
測量精度
電 壓 | ±0.5% |
電 流 | ±0.5% |
有功功率 | ±1.0 % |
無功功率 | ±1.0 % |
頻 率 | ±0.5% |
功率因數 | ±1.0 % |
三、功能及保護
1.實時數據監測
A、B、C各相電壓、電流、功率因數、有功功率、無功功率
A、B、C各相所配電容器組投切狀態
A、B、C各相電壓總諧波畸變率、電流總諧波畸變率，系統頻率，環境溫度
A、B、C各相3、5、7、9、11、13、15、17、19、21次電壓諧波含有率
A、B、C各相3、5、7、9、11、13、15、17、19、21次電流諧波含有率
2.無功補償方式
取樣物理量為無功功率，無投切振蕩；
補償方式：Y型補償方式 Δ型補償方式 Y+Δ混合補償方式
3.保護功能
具有自檢復歸和自動復位功能。
具有欠壓、過壓保護功能。
具有過流、小電流保護功能。
具有溫度超限保護功能，啟動散熱風機功能。
具有電壓、電流總諧波超限保護功能。
具有異常報警輸出功能。
