一、工作原理

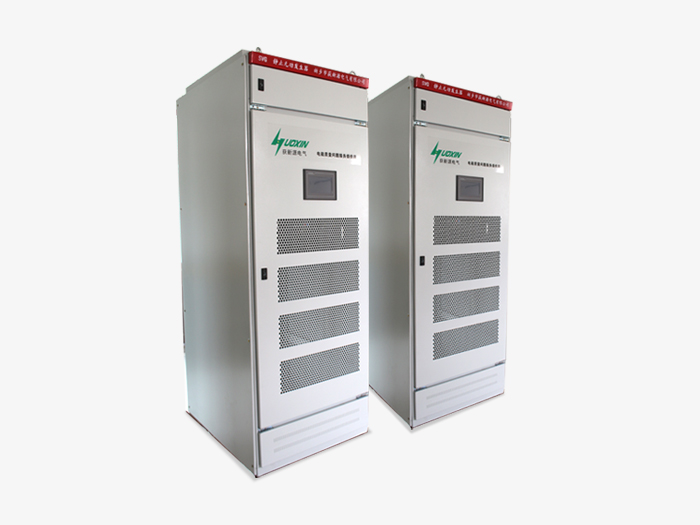

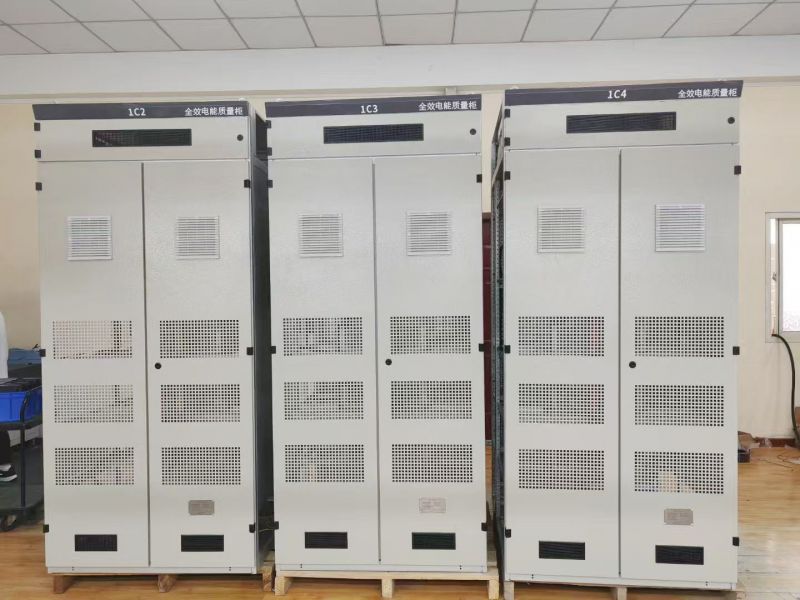

靜止無功發生器（簡稱SVG）采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力無功補償專用設備。
它由指令電流運算電路和補償電流發生電路兩個主要部分組成。通過外部互感器實時檢測電網中無功含量，得到其指令電流，指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊來控制逆變器產生滿足要求的無功電流，達到無功補償?shù)哪康?/span>
技術參數
v 額定電壓 AC 400V±10% 660V±10%
v 額定頻率 50Hz±5%
v 接線方式 三相三線/三相四線制
v 安裝方式 機架式 壁掛式
v 額定容量 50kVa～800kVar
v 進線方式 側進線 下進線
v 全響應時間 ≤10ms
v 瞬時響應時間 ≤100us
v 動態電流 1.2倍濾波器額定容量輸出，1min
v 功率因數設定補償 具備
v 感性或容性補償 可選
保護功能
v 過載保護 自動限流在100%額定輸出
v 其他保護 過壓保護、欠壓保護、過溫保護
v 運行方式 單機或并聯運行 可以
v 顯示與操作 顯示界面 7英寸觸摸屏
v 顯示狀態 電流、電壓、功率、諧波畸變率等
v 操作模式 多種操作模式選擇，遠程或本地
v 通訊功能 RS485接口 WIFI
v 相序自適應 具備
v 防護等級 IP20（可定制）
v 環境條件
v 運行環境溫度 -10℃~40℃
v 儲存/運輸溫度 -40℃~60℃
v 相對濕度 20~95%，無凝露
v 海拔高度 2000m以下
